負載類型：鼠籠式異/同步電動機 工作電壓：AC220V-1140V 工作范圍：7.5kW-1000kW 特點：針對特殊環境使用
產品概述：
FTR-K系列電動機智能起動器，按照用戶要求個性化定制，可滿足高海拔，高溫，重濕度，低溫，海上鹽霧，車載等特殊場合特殊環境要求。電壓和容量覆蓋范圍廣，主要用于三相交流50/60Hz，額定電壓220V-1140V，額定功率.7.5kW-1000kW交流異步電動機控制所用。該產品采用優良的電動機控制技術，產品集成了電機起動，數據采集與顯示，電動機保護，軟停車等功能于一體，簡捷的中英文液晶顯示界面，操作簡單更快捷;臚僅需要外接塑殼斷路器，接觸器即可實現電機的控制要求。
功能特點：
1、預置負載參數
根據8種負載應用特性，預置了水泵、離心風機、活塞式壓縮機、攪拌機、破碎機、氣泵、傳送機、離心泵的參數。
2、高精度測量
采用了高精度的A/D轉換技術，控制電壓，電流檢測準確度高、輸出電流實時調控，很好的實現了電動機平滑起動、停止控制的基本要求，設定的參數限制起動電流精度不大于1%。
3、友好的人機界面
采用了LCD中英文液晶屏幕顯示，使參數設定、參數讀取便捷，故障顯示直觀，提高了可讀性和可操作性。
4、完善的電動機保護功能
強大的算法可以簡化設備實施效率，同時增強診斷和保護功能，可確?？刂葡到y安全、可靠。FTRL全程檢測電壓及電流信號，具有電源欠壓、過壓保護，過流保護，晶閘管過熱保護，堵轉保護，起動時間保護，起動電流保護等保護功能。
5、電源適應范圍寬
電源電壓適應范圍-30-+20%，自適應頻率50/60Hz±5%，適用于常見的各種工業場合。
6、多種起動方式
閉環控制，電壓斜坡、限流模式、突跳起動模式可自由調整，根據負載的不同設置不同的起動模式及參數設置，使電機實現很好的起動效果。
7、多種控制方式
控制方式可以選擇外部端子、上位機、本機鍵盤，開關柜屏外安裝鍵盤操作控制。
8、模擬量輸入、輸出
模擬量輸入用于與電動機間的液位、溫度等物理量的朕鎖；模擬量輸出反饋主回路輸出電流大小，4-20mA有源信號。
9、可編程輸入功能
可以解決工藝聯鎖問題，現場不使用繼電器轉接，直接接入對應接口即可實現復雜的聯鎖控制，提離了設計效率和運行的安全可靠性。
10、通訊接口功能
一組通訊接口485總線控制，提高系統的自動化水平，內嵌標準Modbus-RTU協議，方便組態連接，實現了遠方管理功能。
11、準確的過熱保護數字模型
傳統熱繼電器難以模擬電動機的發熱特性，FTR采用數學方法建立電動機的發熱模型，從原理上解決了電動機的熱保護問題。
12、內部干擾控制
驅動電路與控制電路間通過干擾消耗、瞬態干擾控制方式耦合，可有效保證控制電路不受驅動電路干擾的影響。
13、外部高可靠性
使用ESD防護器件和靜電泄放電路來對全部接口進行ESD防護，使內部電路穩定工作和保護內部器件不被加在接口上的瞬態高壓靜電擊壞。
14、優良的微處理器技術
采用高性能的ARM Cortex-M3 32位內核，內置存儲器，工作于-40℃-105℃的溫度范圍，功耗低，抗干擾強，性能穩定。
15、強大的抗干擾能力
所有的外部輸入信號均采用合理技術，適合各種特殊的工業環境。
16、智能溫控
根據內部參數設定風機運行的條件，可根據節能型自動調節轉速，以實現靜音和散熱效率的平衡或設定長期運行。
技術參數：
電源參數
電氣項目
參數
連接方式
電源側連接、星點連接或內三角連接
連接的電機類型
設備僅適用于三相鼠籠式異步或同步電動機
主回路電壓
220-1140V
額定重復性反相峰值電壓
1200V-4000V
控制回路電壓/容量
AC/DC 85 -265V/35VA
工作頻率
50/60Hz士5%
額定輸出電流
10A-1900A
基本參數
電壓降
無旁路時每只晶閘管2.5V
隔離方式
光耦
突跳起動電壓、時間
40-100%Ue， 0.02 -2.00S可調
斜坡初始電壓、時間
100-500%Ue，1-200S可調
起動限流值、保護時間
100-500%，1-200S可調
軟停車電壓、時間
50-100%Ue， 1-30S可調
起動過載能力
0-16等級
運行過載能力
0-8等級
起動保護較大電流值
800% 1-10s可調
運行保護較小電流值
50% 1-10s可調
模擬量輸入信號
0-10V 4-20mA 控制精度0.01A 一路
模擬量輸出信號
4-20mA 電流分辨率0.02A 一路
數字量輸入信號
有源常開點 光耦隔離 一路
旁路維電器輸出
觸點驅動能力AC250V 10A，DC30V 5A
故障路繼電器輸出
觸點驅動能力AC250V 5A，DC30V 5A
可編程繼電器輸出
觸點驅動能力AC250V 5A，DC30V 5A
RS485通訊
一路通訊接口，波特率1200 38400bPs，數據位8，支持奇、
通訊協議
支持Modbus-RTU協議，可配置從站地址范圍1-128
故障保護
故障記錄
15次故障記錄，包括事件的原因、時間、相關的數據
輸入斷相
當任意一相缺失時，動作延時時間1-5秒可調，跳閘保護
電源欠/過壓保護
任何一相電壓，欠壓60-90%，過壓1 10-150%可調，動作延時時間1-10秒可調
起動、運行過載保護
起動過載級別0-16級，運行過載級別0-8級，可調，可關閉
欠載保護
運行時電流保護設定值為0-50% 額定電流，動作延時時間1~10秒可調，可關閉
相電流不平衡保護
某相電流的相對不平街值是指該相電流與三相平均電流的差值除以三相平均電流。
起動時間過長保護
在設定的較長起動時間內1-200s可調，電動機仍未達到全速跳閘保護
堵轉保護
電機在起動或運行過程中出現堵轉電流200-800%可調，保護動作時間1-10秒設定
模擬量保護
用戶可根據模擬量輸入類型換算0-999保護值，保護值到達時間1-10秒設定
溫度保護
當晶閘管散熱器溫度70-99C可調，超出設定值跳閘保護
防護/顯示/狀態
機箱類型
IP30
冷卻方式
自然風冷
噪音
<30db
電壓/電流
三相電壓、電流顯示
有功/無功功率
有功功率和無功功率數據顯示
使用環境
可根據用戶要求特殊訂制
接線圖紙端子定義：
帶旁路時總值低于1V
偶、無校驗，校驗位與停止位共2位
電流相對不平衡值可在10-60%額定值設定，保護動作時間1-10秒設定
端子標記
名稱
說明
主回路
1/L1、3/L2. 5/L3
三相電源輸入端子
交流輸入三相電源連接點
1/L11、3/L12、 5/L13，
旁路接觸器輸入端子
連接旁路接觸器輸入端
2/T1、4/T2、 6/T3
起動器輸出端子
連接電動機
PE
接地端子
外殼接地端子
控制回路
1X1
接地端子
主板接地端子
1X2、1X3
控制電源
輸入AC/DC 85-265V 50/60Hz±5%
1X4、1X5、 1X6
可編程輸出，1X4，1X5常閉端子1X5，1X6常開端子
根據用戶要求定義輸出方式，觸點
1X7、1X8
旁路輸出，1X7，1X8常開端子
起動完成，到達全壓后輸出，觸點
1X9、1X10、 1X11
故障輸出，1X9，1X10常閉端子1X10，1X11常開端子
當發生故障輸出，觸點驅動能力
2X1
復位
2X1與2X5接通時當前故障消除
2X2
可編程輸入
2X2與2X5接通時根據用戶要求定
2X3
起動
2X3與2X5接通時開始起動
2X4
停止
2X4與2X5接通時根據設置參數軟
2X5
公共端
輸入信號的公共端子
2Xx6、2X7
485-、485+
采用RS-485總線，協議符合ModBus RTU規約
2X8、2X9
公共端1、模擬量輸出
電流輸出范圍4-20mA/0-20mA，
2X10、2X11
模擬量輸入、公共端2
電流輸入范圍4-20mA/溫度傳感器PT100輸入，可設置閉環控制參數值
網口通訊
1、 8
電源-
RJ45連接方式，內部供電，供電容量DCI2V 5W
2、3
485-
可外接鍵盤，距離不大于3米
4、5
485+
采用RS 485總線或DP通訊，支持Modbus-RTU、
6、7
電源+
Profibus-DP協議
產品外形：
用于主控制器供電
驅動能力AC250V 5A或DC30V 5A
驅動能力AC250V 10A或DC30V 5A
AC250V 5A或DC30V 5A
義輸入方式
停車或自由停車
20mA可設額定電流的1-6倍，負載150-600
產品選型：

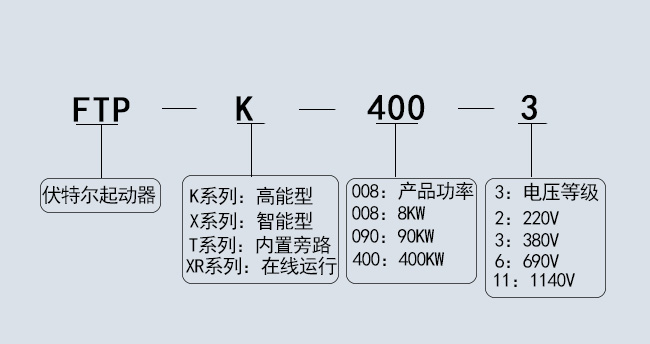

產品型號：
產品規格
220V額定電壓
元件材料選型參考
額定功率（kw）
額定電流（A）
結構編號
斷路器（A）
接觸器（A）
電纜/銅排（mm2/XMY—3）
FTR—K008—2
7.5
36
1
50
40
10
FTR—K011—2
11
44
63
63
16
FTR—K015—2
15
60
80
63
16
FTR—K018—2
18.5
72
100
100
25
FTR—K022—2
22
90
125
100
25
FTR—K030—2
30
120
2
160
125
35
FTR—K037—2
37
150
200
160
50
FTR—K045—2
45
180
3
250
250
30*3
FTR—K055—2
55
220
315
250
30*3
FTR—K075—2
75
300
400
400
30*3
FTR—K090—2
90
360
500
400
30*4
FTR—K110—2
110
440
4
630
630
30*5
FTR—K132—2
132
540
700
630
40*4
FTR—K160—2
160
640
800
800
40*5
FTR—K187—2
187
730
5
1000
800
40*6
FTR—K200—2
200
800
1000
800
60*6
FTR—K220—2
220
870
1250
1250
60*6
FTR—K250—2
250
970
1250
1250
60*6
推薦使用：斷路器選型塑殼斷路器D系列，接觸器選型常規的電磁式接觸器即可；
產品規格
1140V額定電壓
元件材料選型參考
額定功率（kw）
額定電流（A）
結構編號
斷路器（A）
接觸器（A）
電纜/銅排（mm2/XMY—3）
FTR—K008—11
22
16
1
25
125
4
FTR—K030—11
30
20
25
125
6
FTR—K037—11
37
25
32
125
10
FTR—K045—11
45
30
40
125
10
FTR—K055—11
55
36
50
125
10
FTR—K075—11
75
48
63
125
16
FTR—K090—11
90
57
80
125
16
FTR—K110—11
110
70
100
125
25
FTR—K132—11
132
90
125
125
25
FTR—K160—11
160
100
2
160
125
35
FTR—K187—11
185
120
160
125
35
FTR—K200—11
200
130
180
160
50
FTR—K220—11
220
140
180
160
50
FTR—K250—11
250
160
3
200
160
30*3
FTR—K280—11
280
180
250
250
30*3
FTR—K315—11
315
200
250
250
30*3
FTR—K400—11
400
250
315
250
30*4
FTR—K450—11
450
285
400
400
30*4
FTR—K560—11
560
360
500
400
30*5
FTR—K630—11
630
400
4
500
400
40*4
FTR—K710—11
710
450
630
630
40*4
FTR—K800—11
800
510
700
630
40*5
FTR—K900—11
900
570
5
800
630
40*5
FTR—K1000—11
1000
625
1000
630
40*6
推薦使用：滿足系統較高電壓的塑殼斷路器或框架斷路器，真空接觸器即可
產品規格
380V額定電壓
元件材料選型參考
額定功率（kw）
額定電流（A）
結構編號
斷路器（A）
接觸器（A）
電纜/銅排（mm2/XMY—3）
FTR—K008—3
7.5
18
1
25
16
4
FTR—K011—3
11
22
32
22
6
FTR—K015—3
15
30
40
32
10
FTR—K018—3
18.5
36
50
45
10
FTR—K022—3
22
45
63
63
10
FTR—K030—3
30
60
80
85
16
FTR—K037—3
37
75
100
85
16
FTR—K045—3
45
90
125
110
25
FTR—K055—3
55
110
2
160
125
25
FTR—K075—3
75
150
225
160
35
FTR—K090—3
90
180
3
250
200
50
FTR—K110—3
110
220
315
250
30*3
FTR—K132—3
132
270
350
315
30*3
FTR—K160—3
160
320
400
400
30*4
FTR—K197—3
185
365
500
400
30*4
FTR—K200—3
200
400
4
500
500
30*5
FTR—K220—3
220
440
630
500
40*4
FTR—K250—3
250
500
700
500
40*4
FTR—K280—3
280
560
700
630
40*5
FTR—K315—3
315
640
800
630
40*5
FTR—K400—3
400
800
5
1250
800
40*6
FTR—K450—3
450
890
1250
1000
60*6
FTR—K560—3
560
970
1250
1000
60*6
FTR—K630—3
630
1230
6
1600
1600
80*8
FTR—K710—3
710
1380
1800
2000
80*8
FTR—K800—3
800
1430
成套硅機
FTR—K900—3
900
1750
FTR—K1000—3
1000
1900
推薦使用:≤1250A用塑殼斷路器D系列、＞1250A用框架斷路器，≤1000A用電磁式接觸器，＞1000A可選擇真空接觸器
產品規格
690V額定電壓
元件材料選型參考
額定功率（kw）
額定電流（A）
結構編號
斷路器（A）
接觸器（A）
電纜/銅排（mm2/XMY—3）
FTR-K015-6
15
19
1
25
22
6
FTR-K018-6
18
23
32
32
6
FTR-K022-6
22
25
32
32
10
FTR-K030-6
30
35
50
45
10
FTR-K037-6
37
46
63
63
16
FTR-K045-6
45
50
80
85
16
FTR-K055-6
55
60
80
85
16
FTR-K075-6
75
85
125
85
25
FTR-K090-6
90
110
160
110
35
FTR-K110-6
110
115
2
160
125
35
FTR-K132-6
132
140
225
160
50
FTR-K160-6
160
170
3
225
200
30*3
FTR-K187-6
185
200
250
200
30*3
FTR-K200-6
200
210
315
250
30*3
FTR-K220-6
220
225
315
250
30*3
FTR-K250-6
250
260
350
315
30*4
FTR-K280-6
280
295
400
315
30*4
FTR-K315-6
315
320
400
400
30*4
FTR-K400-6
400
420
4
630
500
40*4
FTR-K450-6
450
445
630
500
40*4
FTR-K560-6
560
560
630
630
40*5
FTR-K630-6
630
650
700
800
40*6
FTR-K710-6
710
735
5
800
800
60*6
FTR-K800-6
800
750
1000
800
60*6
FTR-K900-6
900
875
1000
1000
60+6
FTR-K1000-6
1000
950
1250
1000
60*6
推薦使用：滿足系統較高電壓斷路器選型塑殼斷路器D系列，接觸器選型常規的電磁式或真空接觸器即可；
產品結構：
規格型號
結構
外形尺寸（mm）
安裝尺寸（mm）
銅排尺寸（mm）
重量（Kg）
W
H
D
W1
H1
M
W2
W3
W4
H2
H3
H4
H5
H6
H7
D1
D2
D3
D4
M1
H8
H9
H10
FTR-K(008-045)—□
1
165
300
165
130
275
?7
90
17
155
145
145
167
157
157
66
38
41
3
?7
8
FTR-K(055-075)—□
2
180
305
165
150
290
?7
112
25
160
150
150
175
165
165
102
74
43
3
?9
10
FTR-K(090-185)—□
3
230
415
265
190
395
?9
144
30
222
207
207
237
222
222
147
97
53
4
?11
26
FTR-K(200-315)—□
4
265
485
270
230
465
?9
170
40
257
242
242
277
262
262
155
97
53
5
?13
38
FTR-K(400-560)—□
5
395
620
300
340
600
?11
245
60
353
340
340
375
360
360
148
97
41
6
?13
325
310
310
42
FTR-K(630-710)—□
6
595
750
375
540
725
?12
380
80
40
433
402
423
453
422
443
224
135
110
8
?13
393
362
983
58
外接鍵盤開孔尺寸：111*89(H*W)
